空調自動清洗節能裝置

本產品是通過收集空調冷凝水，而后通過水泵和自動控制電路，將冷凝水噴射到空調外機翅片，用以清洗和輔助散熱，提高空調外機的熱轉換效率，以達到節能效果。

一、機房空調使用情況

1、工作時間長、負荷高

空調是保障通信設備安全平穩運行的必不可少的配套設備。通信設備需要24小時連續長時間運行，設備發熱量大，機房密閉，排熱主要依靠空調。特別是在夏季。

 2、工作能效比低，清洗維護頻率高

基站機房分布廣，空調使用環境各異。空調室外機冷凝器極易粘附凝結灰垢，導致空調熱交換效率降低，能耗增大甚至影響空調的正常工作。尤其是在城市、公路沿線等基站的空調更易積聚大量灰垢，維護頻率高。

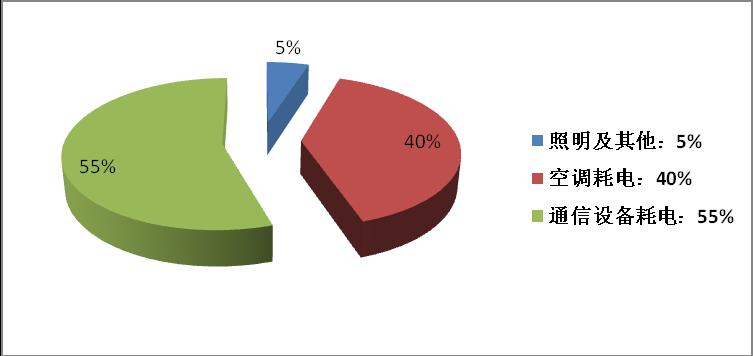

3、通信運營商機房中空調能耗較高，達到總能耗的40%。

 二、節能裝置原理以及工作過程

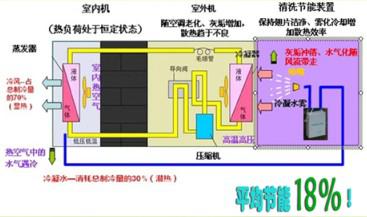

利用收集到空調蒸發器上結露形成的冷凝水噴射在散熱器的表面，其直接作用是水的蒸發帶走潛熱。冷凝水噴到冷凝器上蒸發，可以近似認為冷凝器表面的水蒸氣為室外溫度下的飽和水蒸氣，則其氣化潛熱約為2260kJ/kg，即每1kg的冷凝水蒸發氣化可帶走2260KJ的熱量。冷凝水蒸發吸收的熱量可分為兩個部分，一部分直接增大氣化潛熱更有效冷卻冷凝器，即作用于高溫高壓的制冷劑，同時冷凝器周圍的空氣被冷卻，使整個冷凝器的冷卻環境溫度降低，改善了冷凝器的工作環境；流經冷凝器的空氣濕度增加也提高了空氣冷卻效果。其次是室外機極易粘附灰垢，嚴重影響空調熱交換和制冷效率，增加電耗。清洗節能裝置能保持翅片潔凈，提高空調熱交換效率，有效減少空調維護量。

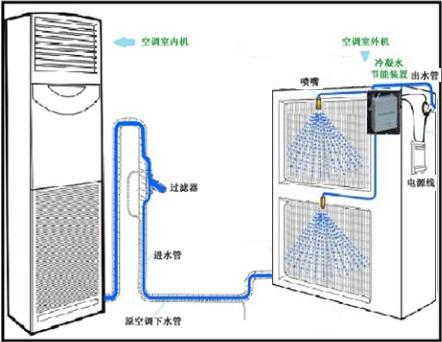

                             系統整體示意圖

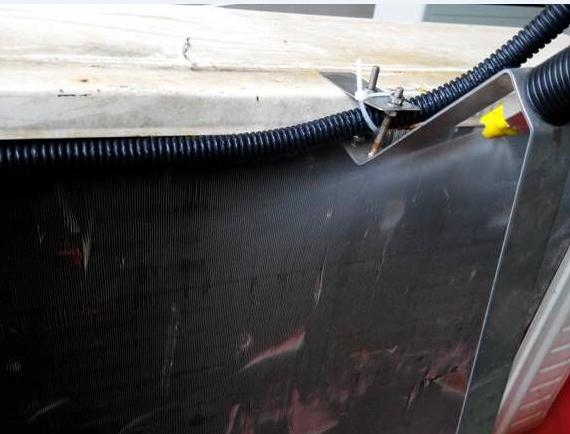

                                   噴頭部位工作圖

三、產品特點

1.高可靠性：產品防雷、防靜電、絕緣電阻、絕緣強度、干擾等均通過國家強制標準，阻燃完全符合ANSI/UL-94-1985標準的V-2級的標準。

2.充分利用廢物資源：通過此裝置收集冷凝水形成二次利用，減少浪費。

3.充分利用冷凝水的能量：空調冷凝水溫度一般在10～15℃范圍內,這樣的水溫完全可以作為輔助冷源加以利用。通過此裝置收集后噴射到翅片可以迅速的降低外機翅片溫度，提高空調制冷效果。

4.水霧間斷噴射：霧珠既能有效沖落翅片灰垢，又能充分氣化；間斷噴射，有效清洗又避免滴水，提高節能效果。

5.噴水時限可控：當冷凝水積聚到一定量時，裝置會自動運行，避免了冷凝水不足時，泵入空氣使水霧噴射效果差或延時工作方式的不精確性。

6.低功耗低噪音，安裝簡易，使用壽命長。

7.帶監控系統（可選功能）：監控系統應能夠準確反映噴淋設備的工作狀態、故障情況、運行時間、空調室外機壓力溫度參數等參數。

四、投入產出

附件

四種規格空調標準工況冷凝水量表：

     注：由于機房密閉性較好，水分主要由墻體滲透，空氣濕度較低，冷凝水比標準工況時要少。經測試，磚混墻體機房3P空調冷凝水約為    1.5-3kg/h（塑鋼房除外）。
